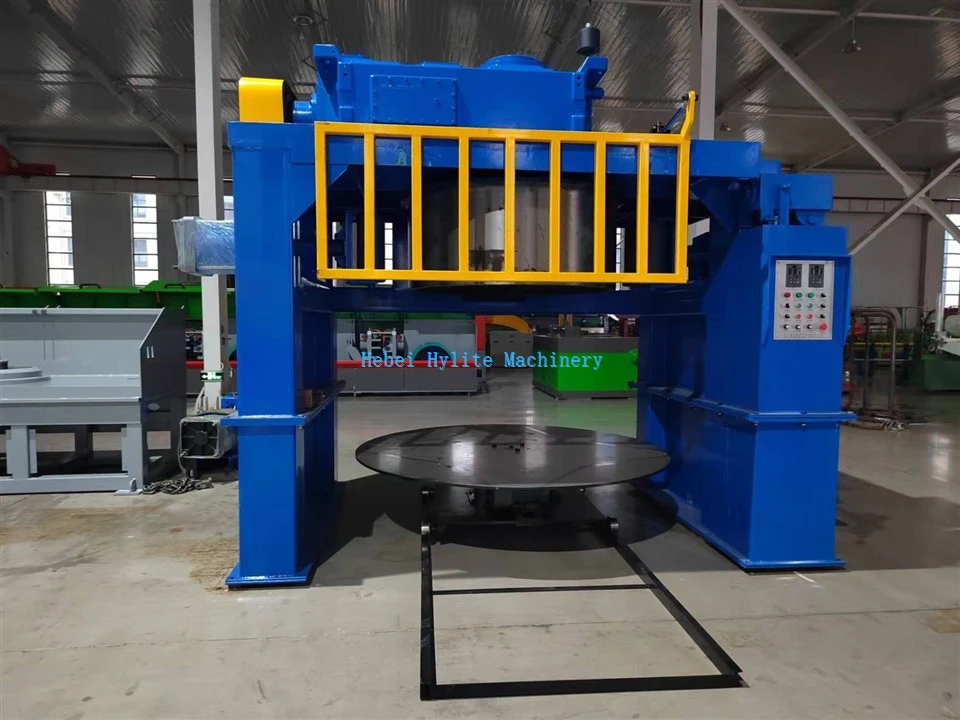

„Обърнат“ се отнася за барабана за подаване на тел (ролка с I-греда), поставен с главата надолу над машината, така че изтеглената тел да пада в -поемащия барабан отдолу със собственото си тегло. Това е метод за изтегляне на тел, който избягва усукване и деформация.
Работен процес на продуктите
Подаване на тел:
Дебелата тел за изтегляне (подаване) се поставя върху подаваща ролка в горната част на машината. Тази ролка се върти свободно (обикновено със спирачка за контрол на напрежението).
Краят на телта се извежда от горната ролка.
Чертеж:
Жицата първо преминава през кутията за изтегляне. Кутията за матрици съдържа матрици за изтегляне (обикновено карбидни или диамантени матрици) с отвори с постепенно по-малък диаметър.
Телта се изтегля насила през отворите на матрицата чрез силна сила на опън, подлагайки се на пластична деформация. Диаметърът му намалява, дължината му се увеличава, а повърхността става по-гладка.
Повечето обърнати машини за изтегляне на тел са с едно-изтегляне (чрез само една матрица) с проста структура. Обърнати машини с много-матрици също съществуват, но са по-рядко срещани.
Подхващане-(ключова стъпка):
След изтегляне телта излиза от матрицата и виси вертикално надолу.
В долната част на машината има-задвижвана от мотор-поемаща макара. Телта пада естествено под действието на гравитацията и въртящата се макара спретнато навива телта около себе си.
За да се осигури равномерно навиване, се използва водач на телта, който насочва движението на телта напред-и-назад, като се постига равномерно навиване.
Разтоварване:
След като ролка тел бъде изтеглена, поемащата -ролка (вече пълна с готова тел) ще спре автоматично или ръчно.
Цялата долна поемаща-секция (включително барабана и серпентината) може да бъде проектирана като ротационен, повдигащ или тип количка. Операторът го премества настрани или го завърта, за да премахне пълната бобина, заменя го с празен барабан и следващият цикъл на работа може да започне. Това е от ключово значение за постигане на непрекъснато производство.
